超純水機廠家在生產超純水系統時，必定會在純水箱處增加氮封閥，甚至于一些小機器都會在純水箱的接口處增加氮封閥。氮封裝置可以在無需外界能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本。

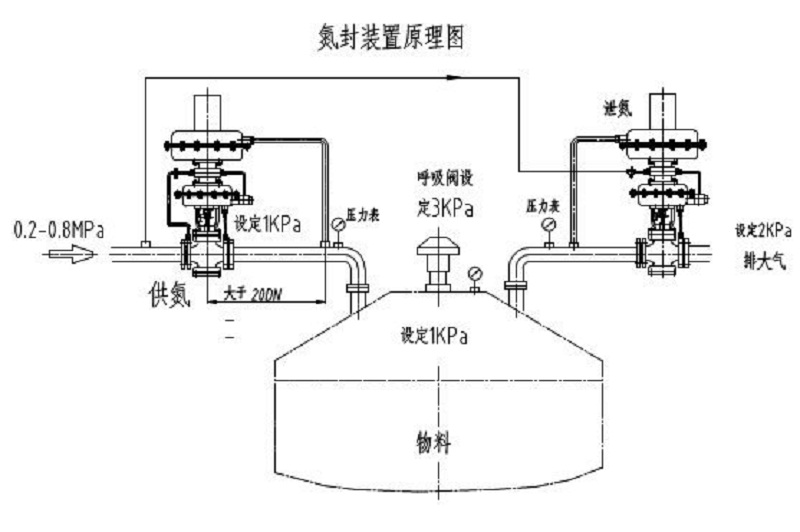

氮封裝置由供氮閥、 泄氮閥、 呼吸閥 組成，供氮閥由指揮器和主閥兩部分組成；泄氮閥由內反饋的壓開型微壓調節閥組成，通過氮封裝置精確控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮?dú)猓构迌?nèi)壓力下降，降至泄氮閥壓力設定點時，自動關閉。當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮閥開啟，向儲罐內注入氮?dú)猓构迌?nèi)壓力上升，升至供氮閥壓力設定點，自動關閉。

因?yàn)橐话愕某Ｓ脙λ逓榱司S持內部與外部的壓力平衡，當罐內水量減少的時候，除非使罐子被不斷的壓縮，不然罐內就會有空氣填入其中，維持外部與內部的平衡，顯然在超純水的生產過程中，使空氣進入是非常不理智的行為。

常見的大氣中富含各種污染物質，這類污染物質雖然對人體的影響并不是很大，但是在高精度儀器面前，它們會時刻影響實驗數據，讓數據出現不同程度的改變，特別是在電子級實驗面前，微生物或者離子的影響都會使實驗數據失效，所以采用氮封裝置能很好的保證儲水桶內的水質穩定。

氮封裝置由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由內反饋的壓開型微壓調節閥組成。氮?dú)鈮毫σ话阍O(shè)為100mmH2O，通過氮封裝置精確控制。

當水箱上游水泵開啟，向超純水水箱補水時，水箱水位上升，氣相部分容積減小，壓力升高，當水箱上部氣體空間壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮?dú)猓构迌?nèi)壓力下降，當降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。

當水箱后級水泵開啟，用戶端開始用水時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)猓构迌?nèi)壓力上升，當罐內壓力上升至供氮裝置自動關閉。

1.供氮裝置工作原理：

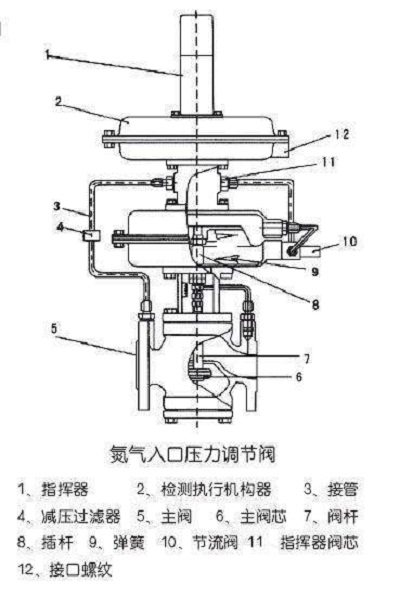

供氮裝置結構如圖所示，將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構(7)、介質在檢測元件上產生一個作用力與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡被破壞，使指揮器閥芯(6)打開，從而使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室，打主開閥閥芯(2)、向罐內充注氮?dú)猓划?dāng)罐內壓力升至供氮裝置壓力設定點時，由于預設彈簧力，關閉指揮器閥芯(6)又由于主閥執行機構中彈簧作用，關閉主閥，停止供氮。

2.泄氮裝置工作原理：

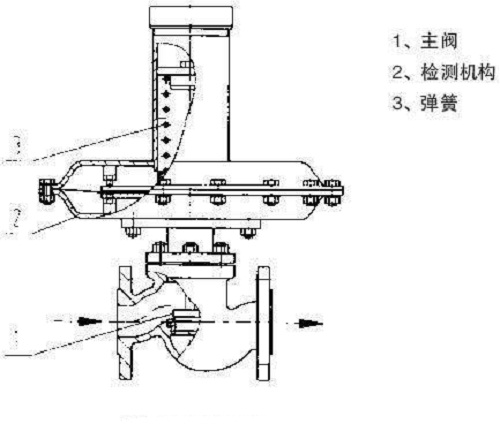

泄氮裝置結構如右圖所示，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮?dú)猓划?dāng)罐內壓力降至泄氮裝置壓力設定點時，由于預設彈簧力作用，關閉閥門。

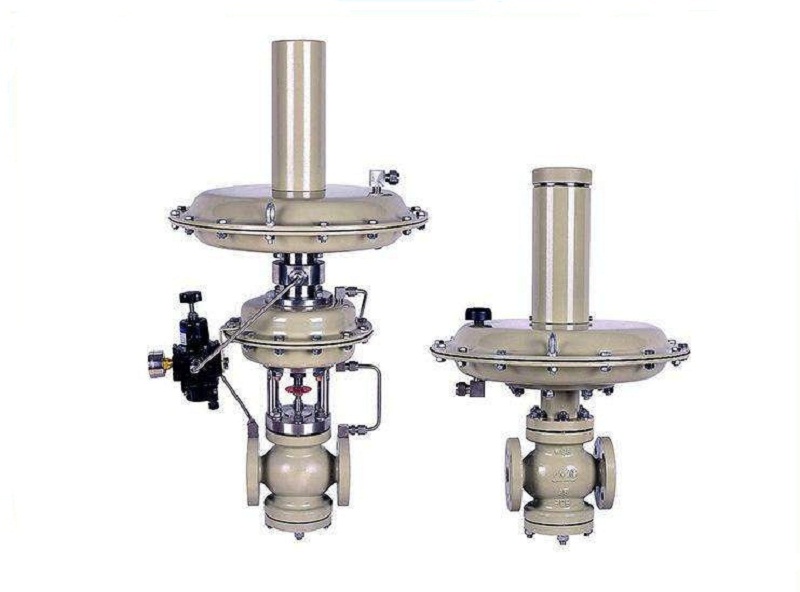

氮封裝置主要用于保持容器頂部保護氣（一般為氮?dú)猓┑膲毫愣ǎ员苊馊萜鲀?nèi)物料與空氣直接接觸，防止物料揮發，被氧化，以及容器的安全。特別適用于大型儲罐的氣封保護系統。該產品具有節能環保、動作靈敏、運行可靠、操作簡單和維修方便等特點。
